DIN 127
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
Пружинные шайбы DIN 127 (гровер) применяют в машиностроении и строительстве в качестве деталей соединения. Разрезная круглая шайба, концы которой расположены в разных плоскостях, служит для предотвращения самоотвинчивания резьбовых соединений за счет упругой деформации шайбы под нагрузкой.

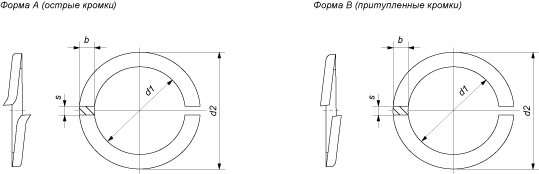

Схема стандарта DIN 127
Аналоги DIN 127
| Стандарт | Примечание |
|---|---|
| DIN 7980 | Внешний диаметр (d2) DIN 127 больше соответствующего параметра DIN 7980. Незначительно меньше толщина шайбы (s) по DIN 127 в сравнении с соответствующим параметром DIN 7980. |
| ГОСТ 6402-70 | DIN 127 (форма A) в части параметров соответствует ГОСТ 6402-70 (исполнение 2) DIN 127 (форма B) в части параметров соответствует ГОСТ 6402-70 (исполнение 1). |
Таблица размеров шайб DIN 127
|
Параметры шайбы |
Диаметр резьбы крепежной детали |
||||||||||||||||
|
М3 |
М4 |
М5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
M36 |
||
|
Внутренний диаметр, d1 |
мин. |
3,1 |
4,1 |
5,1 |
6,1 |
8,1 |
10,2 |
12,2 |
14,2 |
16,2 |
18,2 |
20,2 |
22,5 |
24,5 |
27,5 |
30,5 |
36,5 |
|
макс. |
3,4 |
4,4 |
5,4 |
6,5 |
8,5 |
10,7 |
12,7 |
14,7 |
17 |
19 |
21,2 |
23,5 |
25,5 |
28,5 |
31,7 |
37,7 |
|
|
Внешний диаметр, d2 |
6,2 |
7,6 |
9,2 |
11,8 |
14,8 |
18,1 |
21,1 |
24,1 |
27,4 |
29,4 |
33,6 |
35,9 |
40 |
43 |
48,2 |
58,2 |
|
|
Толщина, s |
0,8 |
0,9 |
1,2 |
1,6 |
2 |
2,2 |
2,5 |
3 |
3,5 |
3,5 |
4 |
4 |
5 |
5 |
6 |
6 |
|
|
Ширина, b |
1,3 |
1,5 |
1,8 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
10 |
|
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках шайбы DIN 127 можно получить у менеджеров компании.
