Шайбы DIN 125 — плоские шайбы
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
Описание
Шайбы DIN 125 — плоские шайбы, предназначенные для равномерного распределения давления под головкой болта или гайкой. Применяются в парe с болтами, винтами, шпильками и гайками для защиты поверхности детали от смятия и повреждений при затяжке.
Применение
Шайбы DIN 125 используются для:
- равномерного распределения нагрузки на опорную поверхность при затяжке резьбовых соединений;
- защиты мягких материалов (дерево, алюминий, пластик) от вдавливания головки болта или гайки;
- увеличения опорной площади в соединениях с увеличенными отверстиями или зазорами;
- сборки металлоконструкций, узлов машин и оборудования;
- монтажа кровельных и фасадных конструкций в строительстве;
- производства мебели, где требуется стабильное резьбовое соединение;
- установки оборудования возобновляемой энергетики — солнечных панелей, ветрогенераторов.
Варианты исполнения

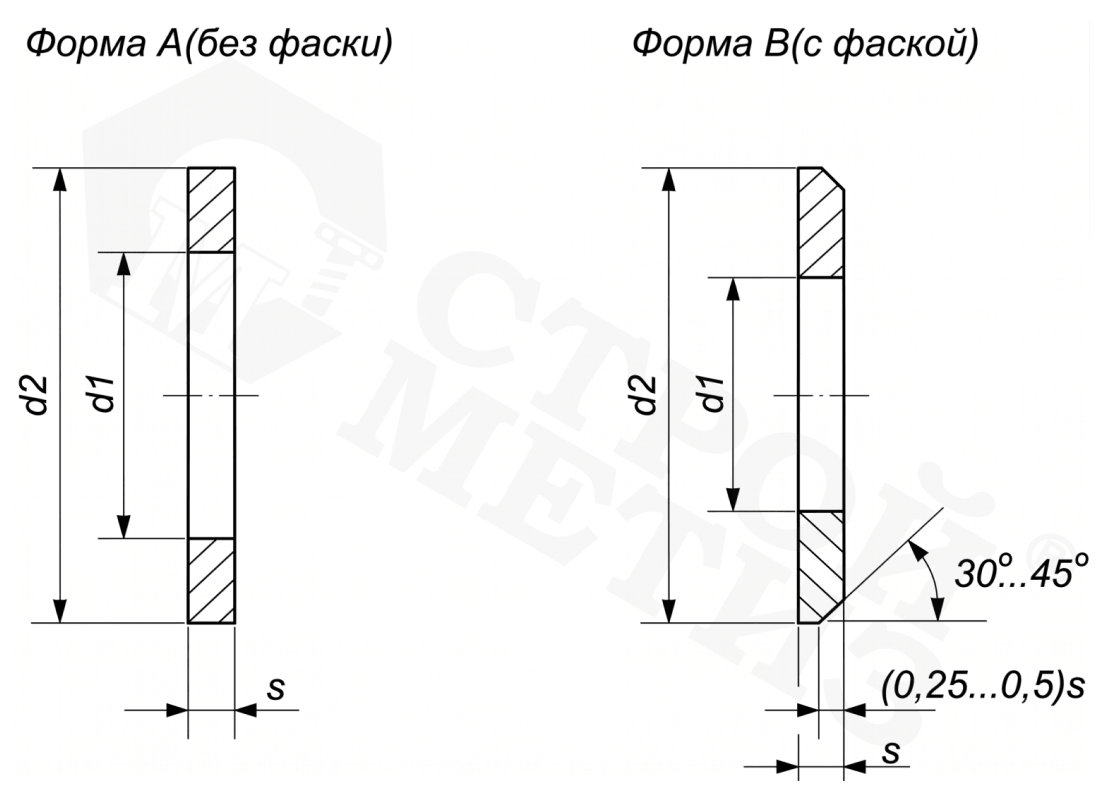

- Форма А — без фасок на внешней окружности, с двумя фасками на внутренней окружности (для изделий с внутренним диаметром от 1,7 до 37 мм).
- Форма B — с одной наружной и двумя внутренними фасками (для изделий с внутренним диаметром от 5,3 до 165 мм).
По материалу и покрытию доступны исполнения: сталь светлая, сталь оцинкованная (белый цинк), нержавеющая сталь A2, нержавеющая сталь A4.
Аналоги
| Стандарт | Примечание |
|---|---|
| EN ISO 7089 | Распространяется на шайбу плоскую без фаски. Полный аналог DIN 125, форма А. |
| EN ISO 7090 | Распространяется на шайбу плоскую без фаски. Полный аналог DIN 125, форма B. |
| DIN 126 (EN ISO 7091) | Соответствует DIN 125 (форма А) и EN ISO 7089 по форме, но более грубого класса точности C. |
| DIN 433 | По форме, шайба плоская без фаски, соответствует DIN 125 (форма А). Основное отличие в размере внешнего диаметра. Если внутренний диаметр DIN 125 A и DIN 433 совпадают, то размер внешнего диаметра шайбы по DIN 433 меньше, чем в DIN 125 A. |
| ГОСТ 11371-78 | ГОСТ 11371-78 (исполнение 1, класс точности A) соответствует DIN 125 (форма A). |
Размеры
Шайбы выпускаются для диаметров резьбы от 1,6 до 64 мм. При выборе учитывайте внутренний диаметр d1, внешний диаметр d2, толщину S и материал.
| Диаметр резьбы | Внутренний диаметр d1 | Внешний диаметр d2 | Толщина S | ||||
|---|---|---|---|---|---|---|---|
| мин (номин) | макс | мин | макс (номин) | номин. | макс. | мин. | |
| 1,6 | 1,7 | 1,84 | 3,7 | 4 | 0,3 | 0,35 | 0,25 |
| 2 | 2,2 | 2,34 | 4,7 | 5 | 0,3 | 0,35 | 0,25 |
| 2,5 | 2,7 | 2,84 | 5,7 | 6 | 0,5 | 0,55 | 0,45 |
| 3 | 3,2 | 3,38 | 6,64 | 7 | 0,5 | 0,55 | 0,45 |
| 3,5 | 3,7 | 3,88 | 7,64 | 8 | 0,5 | 0,55 | 0,45 |
| 4 | 4,3 | 4,48 | 8,64 | 9 | 0,8 | 0,9 | 0,7 |
| 5 | 5,3 | 5,48 | 9,64 | 10 | 1 | 1,1 | 0,9 |
| 6 | 6,4 | 6,62 | 11,57 | 12 | 1,6 | 1,8 | 1,4 |
| 8 | 8,4 | 8,62 | 15,57 | 16 | 1,6 | 1,8 | 1,4 |
| 10 | 10,5 | 10,77 | 19,48 | 20 | 2 | 2,2 | 1,8 |
| 12 | 13 | 13,27 | 23,48 | 24 | 2,5 | 2,7 | 2,3 |
| 14 | 15 | 15,27 | 27,48 | 28 | 2,5 | 2,7 | 2,3 |
| 16 | 17 | 17,27 | 29,48 | 30 | 3 | 3,3 | 2,7 |
| 18 | 19 | 19,33 | 33,38 | 34 | 3 | 3,3 | 2,7 |
| 20 | 21 | 21,33 | 36,38 | 37 | 3 | 3,3 | 2,7 |
| 22 | 23 | 23,33 | 38,38 | 39 | 3 | 3,3 | 2,7 |
| 24 | 25 | 25,33 | 43,38 | 44 | 4 | 4,3 | 3,7 |
| 27 | 28 | 28,33 | 49,38 | 50 | 4 | 4,3 | 3,7 |
| 30 | 31 | 31,39 | 55,26 | 56 | 4 | 4,3 | 3,7 |
| 33 | 34 | 34,62 | 58,8 | 60 | 5 | 5,6 | 4,4 |
| 36 | 37 | 37,62 | 64,8 | 66 | 5 | 5,6 | 4,4 |
| 39 | 42 | 42,62 | 70,8 | 72 | 6 | 6,6 | 5,4 |
| 42 | 45 | 45,62 | 76,8 | 78 | 8 | 9 | 7 |
| 45 | 48 | 48,62 | 83,6 | 85 | 8 | 9 | 7 |
| 48 | 52 | 52,74 | 90,6 | 92 | 8 | 9 | 7 |
| 52 | 56 | 56,74 | 96,6 | 98 | 8 | 9 | 7 |
| 56 | 62 | 62,74 | 103,6 | 105 | 10 | 11 | 9 |
| 60 | 66 | 66,74 | 108,6 | 110 | 10 | 11 | 9 |
| 64 | 70 | 70,74 | 113,6 | 115 | 10 | 11 | 9 |
Все параметры указаны в мм. Дополнительную информацию можно получить у менеджеров компании.
Преимущества
- Равномерное распределение нагрузки — шайба увеличивает опорную площадь и исключает пиковые напряжения, которые могут повредить материал или конструкцию.
- Защита поверхности — предотвращает вдавливание и царапание головки болта или гайки в мягкие материалы, что продлевает срок службы деталей и улучшает внешний вид соединения.
- Надежность соединения — снижает риск самопроизвольного ослабления крепежа при вибрации и динамических нагрузках.
- Защита от коррозии — исполнения из нержавеющей стали или с защитным покрытием увеличивают долговечность соединения и снижают затраты на обслуживание.
- Универсальность — стандартизированные размеры и широкий выбор материалов обеспечивают совместимость практически с любым резьбовым крепежом.
- Простота и доступность — стандарт DIN 125 широко распространен, шайбы легко подобрать и заменить, что упрощает закупку и хранение.
Монтаж
Перед установкой убедитесь, что поверхности соединяемых деталей чистые, сухие и без следов коррозии — это обеспечит равномерный контакт и предотвратит будущее ослабление соединения.
Выбирайте шайбу под диаметр резьбы: внешний диаметр должен быть достаточным для распределения нагрузки, но не выступать за пределы крепежного элемента. При высоких нагрузках рекомендуется устанавливать шайбы с обеих сторон соединения.
Затяжку выполняйте с соблюдением рекомендованного момента затяжки для конкретного материала и применения. Перетяжка может деформировать шайбу или повредить материал, недотяжка — привести к ослаблению соединения при вибрации.
В условиях вибрации или динамических нагрузок дополнительно используйте пружинные шайбы или стопорные гайки. Учитывайте совместимость материалов — контакт разнородных металлов может вызвать гальваническую коррозию. Некоторые шайбы с покрытием не рассчитаны на многократное использование, так как деформируются при повторной затяжке.
