ГОСТ Р 52644-2006
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 20 | 120 | 139050 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 16 | 50 | 107431 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 20 | 160 | 106920 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 105 | 117046 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 160 | 138150 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 27 | 140 | 138164 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 16 | 60 | 117937 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 16 | 80 | 117938 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 20 | 100 | 117939 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 27 | 100 | 117942 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 27 | 110 | 117943 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 27 | 75 | 117944 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 27 | 80 | 117945 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 16 | 80 | 147331 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 30 | 170 | 178347 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 22 | 75 | 101369 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 27 | 85 | 195449 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 130 | 138388 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 160 | 138413 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 180 | 138761 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 180 | 138763 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 60 | 138784 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 65 | 138797 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 70 | 138811 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 75 | 138821 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 90 | 138871 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 90 | 138872 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 95 | 138877 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 42 | 200 | 114126 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 30 | 90 | 158253 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 110 | 150694 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 16 | 45 | 118242 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 100 | 128757 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 27 | 105 | 178111 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 30 | 80 | 168318 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 60 | 142047 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 95 | 142048 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 22 | 85 | 157948 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 22 | 80 | 157949 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 20 | 100 | 117749 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 30 | 90 | 132413 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 22 | 60 | 160804 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 80 | 157139 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 22 | 70 | 159030 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 65 | 159031 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 20 | 75 | 159032 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 16 | 60 | 132769 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 20 | 50 | 197171 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 24 | 85 | 161457 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ Р 52644-2006 | 22 | 120 | 161462 |
Высокопрочные болты ГОСТ Р 52644-2006 применяются в качестве деталей соединения стальных строительных конструкций, в том числе мостовых, а также для металлических конструкций.
Аналоги ГОСТ Р 52644-2006
| Стандарт-аналог | Примечание |
|---|---|
| ГОСТ 22353-77 | ГОСТ Р 52644-2006 пришел на смену ГОСТ 22353-77. Сфера применения идентична. |
| DIN 6914 (EN 14.399-4) | Существуют различия практически во всех параметрах болта с ГОСТ Р 52644-2006. Сфера применения идентична. |
| ISO 7411 | Практически идентичны с ГОСТ Р 52644-2006. |
Внимание! Термин «аналог» не всегда означает 100% взаимозаменяемости детали.
Схема стандарта ГОСТ Р 52644-2006

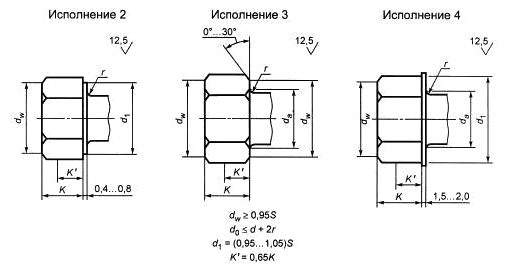

Помимо основного типа исполнения головки болта, указанного выше, стандартом ГОСТ Р 52644-2006 предусмотрена возможность изготовления производителем 3 иных типов головки болта, представленных ниже.
Таблица размеров болтов ГОСТ Р 52644-2006
|
Параметры болта |
Номинальный диаметр резьбы, d |
|||||||
|
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
||
|
Шаг резьбы, P |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
|
|
Диаметр стержня, ds |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
|
|
Высота головки, K |
12 |
13 |
14 |
15 |
17 |
19 |
19 |
|
|
Диаметр описанной окружности e, не менее |
29,9 |
33,3 |
35 |
39,6 |
45,2 |
50,9 |
50,9 |
|
|
Размер под ключ, S |
27 |
30 |
34 |
36 |
41 |
46 |
50 |
|
|
Радиус под головкой, r |
1,2 |
1,2 |
1,6 |
1,6 |
1,6 |
1,6 |
2 |
|
|
Длина резьбовой части, b |
L ≤ 150 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
|
L > 150 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
|
Все параметры в таблице указаны в мм.
Механические свойства болтов и марки стали
|
Класс прочности |
Марки стали |
Наружный диаметр резьбы d, мм |
Механические свойства |
|||
|
Временное сопротивление δв, H/мм2 |
Твердость по Бринеллю, HB |
|||||
|
не менее |
не более |
не менее |
не более |
|||
|
6,8 |
40Х |
42 |
650 |
850 |
181 |
363 |
|
48 |
600 |
800 |
||||
|
8,8 |
40Х |
36 |
800 |
950 |
242 |
|
|
9,8 |
40Х |
30 |
900 |
1150 |
285 |
|
|
30Х3МФ |
42 |
900 |
1200 |
300 |
||
|
30Х3МФ |
48 |
900 |
1200 |
268 |
||
|
10,9 |
40Х |
16-27 |
1078 |
1274 |
331 |
388 |
|
30Х3МФ |
36 |
1000 |
1200 |
300 |
363 |
|
|
30Х3МФ 30Х2НМФА |
36-48 |
1078 |
1275 |
331 |
388 |
|
|
12,9 |
20Х2НМТРБ |
16-30 |
1274 |
1519 |
360 |
415 |
Дополнительная информация
| Параметры | Значение |
|---|---|
| Климатическое исполнение | - У (для районов с расчетной температурой от –40°С и выше) - ХЛ (для районов с расчетной температурой от –65°С и выше) |
| Класс точности | C |
| Поле допуска резьбы | 6g |
| Диапазон значений коэффициента закручивания резьбового соединения | - без покрытия не более 0,20 и не менее 0,14 - с произвольным покрытием не более 0,20 и не менее 0,11 |
| Дополнительные товары | - высокопрочная шестигранная гайка с увеличенным размером под ключ ГОСТ Р 52645-2006 - шайба к высокопрочным болтам ГОСТ Р 52646-2006 |
Дополнительную информацию о технических характеристиках болтов ГОСТ 52644-2006 можно получить у менеджеров нашей компании.
