Шестигранные болты DIN 6921 с фланцем - это болты с шестигранной головкой с наружной резьбой, круглым фланцем, который развальцован до диаметра, превышающего диаметр верхней части шестигранника. Нижняя часть поверхности фланца обеспечивает равномерное распределение нагрузки по большей площади, устраняя необходимость в использовании отдельной шайбы.
Кроме того, болт DIN 6921 может производиться в двух исполнениях:
- со стопорящимися насечками на внутренней поверхности шайбы (для предотвращения самоотвинчивания);
- с гладкой внутренней поверхностью шайбы.
Преимуществом болтов с фланцем является упрощение процесса сборки и его удешевление (ведь в цену комплекта не входит шайба). Наибольшей популярностью пользуются в судо-, автомобиле- и приборостроении, мебельном производстве, в строительстве. Для установки и затяжки шестигранных фланцевых болтов используется гаечный ключ.

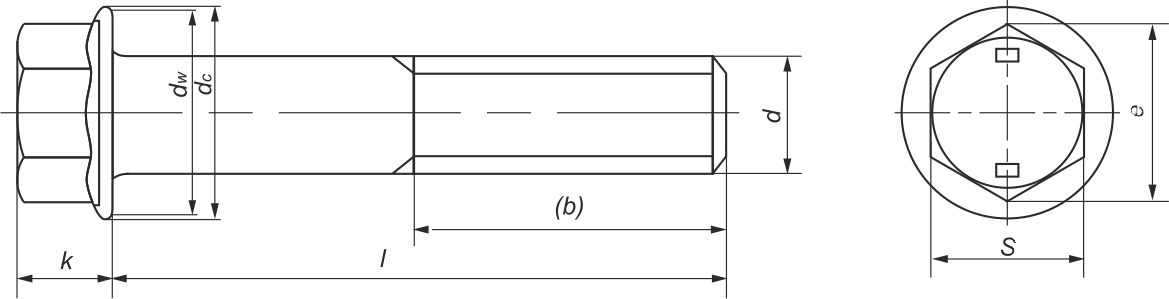

Схема DIN 6921
Аналоги DIN 6921
| Стандарт |
Примечание |
| EN 1665 |
EN 1665 отличается от DIN 6921 большим размером головки |
| ISO 4162 |
ISO 4162 отличается от DIN 6921 меньшим диаметром фланца и размером головки |
Таблица размеров болтов DIN 6921
| Параметры болта |
Номинальный диаметр резьбы d |
| M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
| Шаг резьбы, P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
| Высота головки K, макс. |
DIN 6921 |
5,8 |
6,6 |
8,1 |
9,2 |
11,5 |
12,8 |
14,4 |
| EN 1665 |
10,4 |
11,8 |
13,7 |
15,4 |
| Dw мин. |
9,8 |
12,2 |
15,8 |
19,6 |
23,8 |
27,6 |
31,9 |
| Dc макс |
11,8 |
14,2 |
18 |
22,3 |
26,6 |
30,5 |
35 |
| Диаметр описанной окружности e, не менее |
DIN 6921 |
8,71 |
10,95 |
14,26 |
16,49 |
17,6 |
19,76 |
23,12 |
| EN 1665 |
17,62 |
19,86 |
23,15 |
26,51 |
| Размер под ключ, S |
DIN 6921 |
8 |
10 |
13 |
15 |
16 |
18 |
21 |
| EN 1665 |
16 |
18 |
21 |
24 |
| Длина резьбовой части, b |
L ≤ 125 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
| 125 < L ≤ 200 |
- |
- |
28 |
32 |
36 |
40 |
44 |
| L > 200 |
- |
- |
- |
- |
- |
- |
57 |
| Длина болта, l |
Мин. |
10 |
12 |
16 |
20 |
25 |
30 |
35 |
| Макс. |
50 |
60 |
80 |
100 |
120 |
140 |
160 |
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках шайбы можно получить у менеджеров компании.
