Шайбы стопорные ГОСТ 11872-89 многолапчатые
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
Применение
Шайбы стопорные многолапчатые используют в комплекте с гайками шлицевыми, ширина шлицев которых соответствует ширине наружных лапок шайб, для цели крепления на валах подшипников качения, различиных деталей вращения, втулок и шаровых опор.
Крепление стопорной мнолопачатой шайбы производится следующим образом: наружные лепестки шайбы вставляются в пазы на гайке, а внутренний лепесток, который перпендикулярен к основной плоскости шайбы устанавливается в прорезь на валу или втулке, после чего производится затяжение гайки шлицевой для обеспечения надежности соединения.
Стандарт ГОСТ 11872-89
Шайбы стопорные многолапчатые ГОСТ 11872-89 могут быть изготовлены в 2-х вариантах - Легкие (Л) и Нормальные (Н), но с наивысшим классом точности изготовления - А.

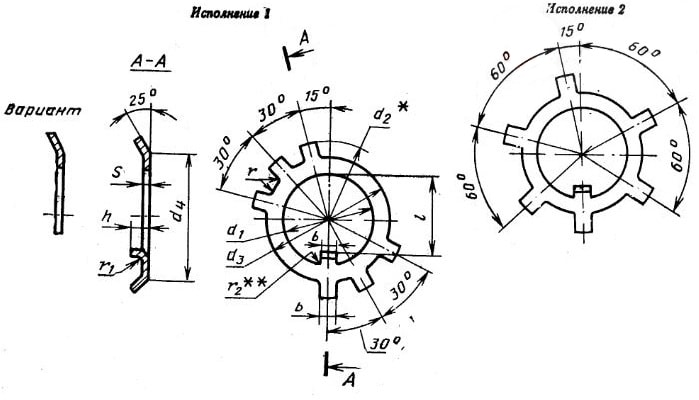

Согласно стандарту ГОСТ 11872-89 предусмотрена возможность 2-х исполнений:
- 1 Исполнение - предполагает симметричное расположение 3х наружных лапок друг напротив друга (3 против 3);
- 2 Исполнение - требует равномерного расположения всех 6-ти наружных лапок по внешнему диаметру.
| Диаметр резьбы гаек,d | d H12 | Тип шайбы Л | Тип шайбы Н | H14 | h | r1 не более | s | |||||
| d2 | d3 | b | d3 | d3 | b | не менее | не более | |||||
| h14 | поле допуска h14 | |||||||||||
| 4 | 4,2 | - | - | - | 14 | 6,5 | 1,5 | 2,7 | 1,5 | 2,5 | 0,2 | 0,8 |
| 5 | 5,2 | - | - | - | 16 | 8 | 1,5 | 3,2 | 1,5 | 2,5 | 0,2 | 0,8 |
| 6 | 6,2 | 18 | 11,5 | 3 | 18 | 9,5 | 1,8 | 4,2 | 2 | 3 | 0,2 | 0,8 |
| 8 | 8,5 | 24 | 13,5 | 3 | 24 | 14 | 3 | 5,5 | 2 | 3 | 0,2 | 1 |
| 10 | 10,5 | 26 | 15,5 | 3 | 26 | 16 | 3,5 | 7 | 2,5 | 4 | 0,2 | 1 |
| 12 | 12,5 | 28 | 17,5 | 3,5 | 28 | 18 | 3,8 | 9 | 2,5 | 4 | 0,2 | 1 |
| 14 | 14,5 | 30 | 18,5 | 3,8 | 30 | 20 | 3,8 | 11 | 2,5 | 4 | 0,2 | 1 |
| 16 | 16,5 | 32 | 22 | 4,8 | 32 | 22 | 4,8 | 13 | 2,5 | 4 | 0,5 | 1 |
| 18 | 18,5 | 34 | 24 | 4,8 | 34 | 24 | 4,8 | 15 | 3,5 | 6 | 0,5 | 1 |
| 20 | 20,5 | 36 | 26 | 4,8 | 36 | 27 | 4,8 | 17 | 3,5 | 6 | 0,5 | 1 |
| 22 | 22,5 | 40 | 29 | 4,8 | 40 | 30 | 4,8 | 19 | 3,5 | 6 | 0,5 | 1 |
| 24 | 24,5 | 44 | 31 | 4,8 | 44 | 33 | 4,8 | 21 | 3,5 | 6 | 0,5 | 1 |
| 27 | 27,5 | 47 | 35 | 4,8 | 47 | 36 | 4,8 | 24 | 4,5 | 8 | 0,5 | 1 |
| 30 | 30,5 | 50 | 38 | 4,8 | 50 | 39 | 4,8 | 27 | 4,5 | 8 | 0,5 | 1 |
| 33 | 33,5 | 54 | 40 | 6,8 | 54 | 42 | 5,8 | 30 | 4,5 | 8 | 0,5 | 1,6 |
| 36 | 36,5 | 58 | 42 | 6,8 | 58 | 45 | 5,8 | 33 | 4,5 | 8 | 0,5 | 1,6 |
| 39 | 39,5 | 62 | 48 | 6,8 | 62 | 48 | 5,8 | 36 | 4,5 | 8 | 0,5 | 1,6 |
| 42 | 42,5 | 67 | 52 | 6,8 | 67 | 52 | 5,8 | 39 | 4,5 | 8 | 0,5 | 1,6 |
| 45 | 45,5 | 72 | 55 | 6,8 | 72 | 56 | 5,8 | 42 | 4,5 | 8 | 0,5 | 1,6 |
| 48 | 48,5 | 77 | 58 | 6,8 | 77 | 60 | 7,8 | 45 | 4,5 | 8 | 0,8 | 1,6 |
| (50) | 50,5 | 80 | 60 | 6,8 | 80 | 62 | 7,8 | 47 | 5,5 | 10 | 0,8 | 1,6 |
| 52 | 52,5 | 82 | 61 | 7,8 | 82 | 65 | 7,8 | 49 | 5,5 | 10 | 0,8 | 1,6 |
| 56 | 57 | 87 | 65 | 7,8 | 87 | 70 | 7,8 | 53 | 5,5 | 10 | 0,8 | 1,6 |
| (58) | 59 | 90 | 67 | 7,8 | 90 | 72 | 7,8 | 55 | 5,5 | 10 | 0,8 | 1,6 |
| 60 | 61 | 92 | 70 | 7,8 | 92 | 75 | 7,8 | 57 | 5,5 | 10 | 0,8 | 1,6 |
| (62) | 63 | 97 | 72 | 7,8 | 95 | 77 | 7,8 | 59 | 5,5 | 10 | 0,8 | 1,6 |
| 64 | 65 | 98 | 75 | 7,8 | 97 | 80 | 7,8 | 61 | 5,5 | 10 | 0,8 | 1,6 |
| 68 | 69 | 102 | 80 | 9,5 | 102 | 85 | 9,5 | 65 | 5,5 | 10 | 0,8 | 1,6 |
| (70) | 71 | 104 | 82 | 9,5 | 104 | 87 | 9,5 | 67 | 6,5 | 13 | 0,8 | 1,6 |
| 72 | 73 | 107 | 85 | 9,5 | 107 | 90 | 9,5 | 69 | 6,5 | 13 | 0,8 | 1,6 |
| 76 | 77 | 112 | 87 | 9,5 | 112 | 95 | 9,5 | 73 | 6,5 | 13 | 0,8 | 1,6 |
| 80 | 81 | 117 | 90 | 9,5 | 117 | 100 | 9,5 | 76 | 6,5 | 13 | 0,8 | 1,6 |
| 85 | 86 | 122 | 98 | 9,5 | 122 | 105 | 9,5 | 81 | 6,5 | 13 | 0,8 | 1,6 |
| 90 | 91 | 127 | 102 | 11,5 | 127 | 110 | 11,5 | 86 | 6,5 | 13 | 1 | 2 |
| 95 | 96 | 132 | 108 | 11,5 | 132 | 115 | 11,5 | 91 | 6,5 | 13 | 1 | 2 |
| 100 | 101 | 137 | 115 | 11,5 | 137 | 120 | 11,5 | 96 | 6,5 | 13 | 1 | 2 |
| 105 | 106 | 142 | 120 | 11,5 | 142 | 125 | 11,5 | 101 | 6,5 | 13 | 1 | 2 |
| 110 | 111 | 152 | 125 | 13,5 | 152 | 130 | 11,5 | 106 | 6,5 | 13 | 1 | 2 |
| 115 | 116 | 157 | 132 | 13,5 | 157 | 135 | 11,5 | 111 | 6,5 | 13 | 1 | 2 |
| 120 | 121 | 162 | 137 | 13,5 | 162 | 140 | 11,5 | 116 | 6,5 | 13 | 1 | 2 |
| 125 | 126 | 167 | 142 | 13,5 | 167 | 145 | 13,5 | 121 | 6,5 | 13 | 1 | 2 |
| 130 | 131 | 172 | 147 | 13,5 | 172 | 150 | 13,5 | 126 | 6,5 | 13 | 1 | 2 |
| 135 | 136 | 177 | 152 | 13,5 | 177 | 155 | 13,5 | 131 | 6,5 | 13 | 1 | 2 |
| 140 | 141 | 182 | 157 | 13,5 | 182 | 160 | 13,5 | 136 | 6,5 | 13 | 1 | 2 |
| (145) | 146 | 192 | 162 | 13,5 | 192 | 165 | 13,5 | 141 | 6,5 | 13 | 1 | 2 |
| 150 | 151 | 202 | 167 | 15,5 | 202 | 175 | 15,5 | 146 | 7,5 | 14 | 1,6 | 2,5 |
| 160 | 161 | 212 | 177 | 15,5 | 212 | 185 | 15,5 | 155 | 7,5 | 14 | 1,6 | 2,5 |
| 170 | 171 | 222 | 189 | 15,5 | 222 | 195 | 15,5 | 165 | 7,5 | 14 | 1,6 | 2,5 |
| 180 | 181 | 232 | 202 | 15,5 | 232 | 205 | 15,5 | 175 | 7,5 | 14 | 1,6 | 2,5 |
| 190 | 191 | 242 | 213 | 15,5 | 242 | 215 | 15,5 | 185 | 7,5 | 14 | 1,6 | 2,5 |
| 200 | 201 | 252 | 223 | 15,5 | 252 | 225 | 15,5 | 195 | 7,5 | 14 | 1,6 | 2,5 |
